รายละเอียดสินค้า:
|
| แม็กซ์: | 60V | แม็กซ์: | 10A |
|---|---|---|---|
| Max. สูงสุด forward voltage แรงดันไปข้างหน้า: | 0.8V | บรรจุภัณฑ์: | TO-220AC |
| ประเภท: | Schottky Diode | Max. สูงสุด reverse current กระแสไฟฟ้าย้อนกลับ: | 0.1mA |
| แสงสูง: | ไดโอด schottky mbr10100 MBR1045,MBR1060 ไดโอด schottky,mbr10100 MBR1060 ไดโอด Schottky 10A 60V |
||
คุณสมบัติของสินค้า
| สัญลักษณ์ |
MBR
1020
|
MBR 1030 |
MBR 1040 |

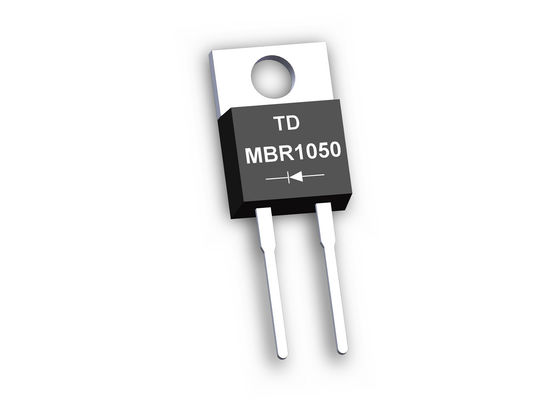

MBR 1050 |

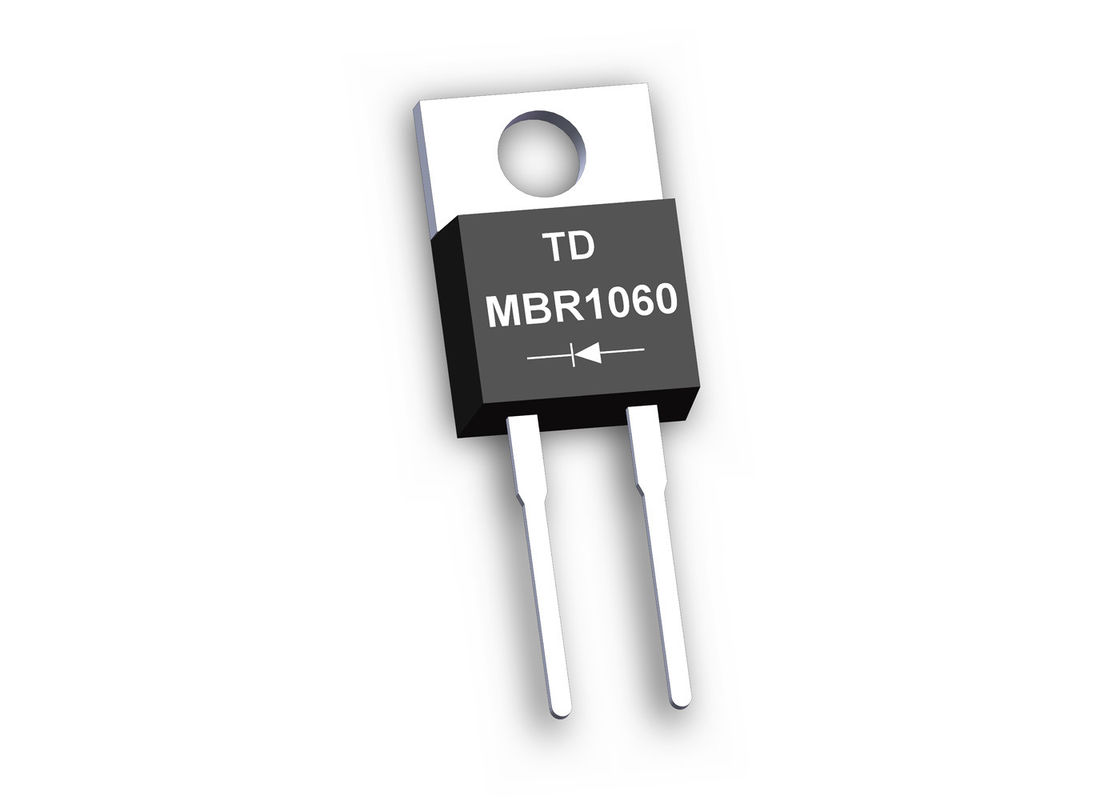

MBR 1060 |
MBR 1070 |
MBR 1080 |
MBR 1090 |

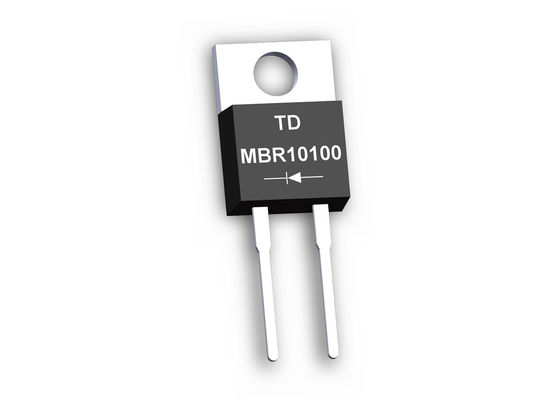

MBR 10100 |
MBR 10150 |
MBR 10200 |
หน่วย | |
| แรงดันย้อนกลับสูงสุดซ้ำสูงสุด | VRRM | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | โวลต์ |
| แรงดัน RMS สูงสุด | VRMS | 14 | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 | 105 | 140 | โวลต์ |
| แรงดันบล็อก DC สูงสุด | VDC | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | โวลต์ |
| ความยาวตะกั่วที่แก้ไขปัจจุบันเฉลี่ยไปข้างหน้าสูงสุด 0.375” (9.5 มม.) (ดูรูปที่ 1) | ฉัน(เอวี) | 10.0 | แอมป์ | ||||||||||
| กระแสไฟกระชากไปข้างหน้าสูงสุด 8.3ms คลื่นไซน์ครึ่งเดียวซ้อนทับบนโหลดที่กำหนด (วิธี JEDEC) |
IFSM |
150.0 |
แอมป์ |
||||||||||
| แรงดันไปข้างหน้าทันทีสูงสุดที่ 5.0A | VF | 0.65 | 0.75 | 0.85 | 0.95 | โวลต์ | |||||||
|
กระแสไฟย้อนกลับสูงสุด DC TA = 25 ℃ ที่พิกัดแรงดัน DC บล็อก TA=100℃ |
IR | 0.2 | 1 | mA | |||||||||
| 15 | 20 | ||||||||||||
| ความจุของจุดเชื่อมต่อทั่วไป (หมายเหตุ 1) | CJ | 550 | 450 | pF | |||||||||
| ความต้านทานความร้อนโดยทั่วไป (หมายเหตุ 2) | RθJC | 2 | ℃/W | ||||||||||
| ช่วงอุณหภูมิจุดเชื่อมต่อ | ทีเจ | -65 ถึง +150 | ℃ | ||||||||||
| ช่วงอุณหภูมิในการจัดเก็บ | TSTG | -65 ถึง +150 | ℃ | ||||||||||
